Способы подключения
Боковое (однотрубная система отопления)
эффективность — 97%
Боковое (двутрубная система отопления)
эффективность — 98%
Нижнее (сидельное)
эффективность — 88%
Диагональное
эффективность — 100%
1 — радиатор;
2 — запорно-регулирующий вентиль;
3 — переходная гайка и заглушка;
4 — переходная гайка и воздухоотводчик;
5 — байпас.
Мощность и теплопотери
Потери по теплоотдаче в зависимости от места установки радиатора
под подоконником или полкой
потеря тепла: 3-4%
частично прикрыт экраном
потеря тепла: 5-7%
в нише
потеря тепла: 7%
полностью закрыт экраном
потеря тепла: 20-25%

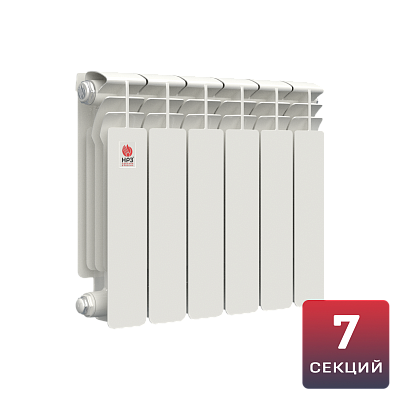

Технические характеристики радиатора
Теплоотдача (при ДТ = 70°С):
1155 Вт
Вес:
11.2 кг
Рабочее давление:
2 Мпа
Испытательное давление:
3 Мпа
Разрушающее давление:
>10 Мпа
Температура теплоносителя:
135°C
рН теплоносителя:
6-9
Межосевое расстояние:
350 мм
Ширина:
560 мм
Высота:
420 мм
Глубина:
100 мм
Присоединительная резьба:
1G" класс В
Объем секции:
1.274 л
Цвет покрытия:
RAL 9010
Заводская гарантия:
10 лет
Срок эксплуатации:
25 лет
